前面我们讲到，玻璃钢渔船设计从交付的角度来看则分为以下几个步骤：

1、概念设计

2、初步设计

3、合同设计

下面我们将介绍玻璃钢渔船的合同/详细设计阶段：

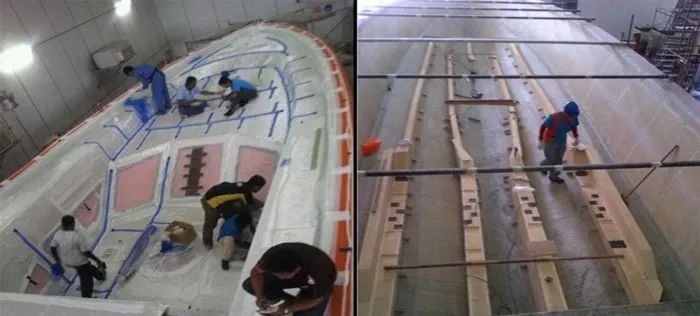

合同/详细设计阶段是玻璃钢渔船设计的最后阶段，对新船的基本要求,船的主要性能，达到的质量标准就会有一定细化的条款写出来或者是用图纸描绘出来。具体的设计内容和初步设计大体上是一致的，只是加了更多的详细细节还有一些地方进行了优化。另外还要准备一份关于造船的详细建造说明书和详细的施工图纸。设计环节完成后，还需要进行试验，有条件的厂家可以进行倾斜和摇摆船模试验，产品制作完成过程中，还需要进行实船试船，再根据试验进行优化。



可供选择的常规的计算书和绘图清单

渔船的设计不是渔船设计师一个人就可以全部完成的，他应该是一个团队配合才行，这个团队的专家，最好有外形设计、内装设计、结构设计、轮机和电气工程师之类的成员。但渔船设计师一定是这个组合的核心，他除了要有扎实的基础知识，比如静力学、阻力与推进、适航性能、结构力学、振动等知识之外，还需要有足够的渔船设计经验和很强的分析、解决问题的能力。渔船的设计最终会体现在为客户提供的计算书和绘图清单上。提供哪些资料也是应客户的要求而有所不同。

渔船设计主要计算书表资料(供参考)

1、船重量和重心的计算

2、结构和强度计算

3、静水力计算和曲线

4、完整稳性计算

5、形状稳性力臂计算和曲线

6、初稳性和纵倾计算

7、船体阻力和有效功率计算

8、螺旋桨设计

9、航速计算

10、轴系振动计算

以上计算有的需要使用一些专门软件，有的可以由主机供应商来提供。

渔船设计绘图清单

1、渔船总布置图

2、船体型线图

3、上层建筑型线图

4、外部侧视图、甲板平面图

5、构建图

6、机舱布置图

7、舵、轴系布置图

8、艉隧道设计图（尺寸和位置）

9、船体铺层图FRP铺层纤维类型结构要求

10、船体结构图

11、上层建筑铺层图

12、上层建筑结构图

13、主机安装图

14、油水箱设计图

15、主机舱进排气布置图

16、油水箱布置图

17、渔船外部效果图

18、渔船内装效果图

19、其他细节图

可用2D、3D图来表现，尺寸/形式/型值/位置等细节。

（来源：“新型玻璃钢渔船”公众号，转载须经同意）



 －－－－－－
