01、玻璃钢渔船设计步骤

玻璃钢渔船设计从交付的角度来看则分为以下几个步骤：

1、概念设计

2、初步设计

3、合同设计

02、概念设计( Concept Design)

在概念设计阶段，玻璃钢渔船设计师需要与渔船客户、渔船制造工厂共同协商，对所要设计建造一条什么样的渔船达成一个基本的共识。在此阶段如果能选到一条或几条与渔船要求相近的母型船，就会有事半功倍的效果。



03、概念设计阶段涉及到的主要内容

在此设计阶段一般会涉及到以下主要内容：

(1)参考统计值或母型船资料初步给出新船的主尺度、船型参数和排水量。

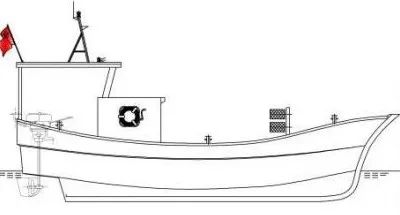

(2)根据客户的要求绘出新船的侧面外形轮廓、简单的总布置、渔舱、油水舱、机舱布置草图，并列出一些主要设备(主机、发电机等)的清单。

(3)参考母型船资料或用近似公式来初步估算玻璃钢渔船的重量和重心，并要留有足够的设计余量。

(4)初步决定玻璃钢渔船船型，并绘出简单的型线侧面、平面、舯部、艉部剖面草图。

 (5)用一些近似公式或按图表初步估算渔船的基本性能(如阻力、推进、航速、稳性、设计裕度、适航性等)，并根据对性能的影响而权衡选取各种参数。

(6)初选可能要用到的各类纤维及树脂以及其他原材料，绘出简单的结构设计草图。

(7)初步估算建造成本。

04、概念设计阶段的要点

此阶段的要点是：

(1)按初步选择的主尺度、总体布置的草图分配好甲板的面积、内部空间的体积。

(2)绘制几幅让客户喜欢的符合流行趋势的渔船外型草图。

(3)要取得最优的组合性，需要统一权衡渔船的建造材料、动力系统、重量、重心等。

这个阶段就是把基本的设计框架给定下来，相当于我们做房子一样把框架先做好，防止今后出现颠覆性的改变，如果概念设计得到了客户的认可，我们就可以做下一步工作了，如果不行的话，那还需要跟客户再行协商，直到他们满意为止。

（来源：“新型玻璃钢渔船”公众号，转载须经同意）



  －－－－－－
